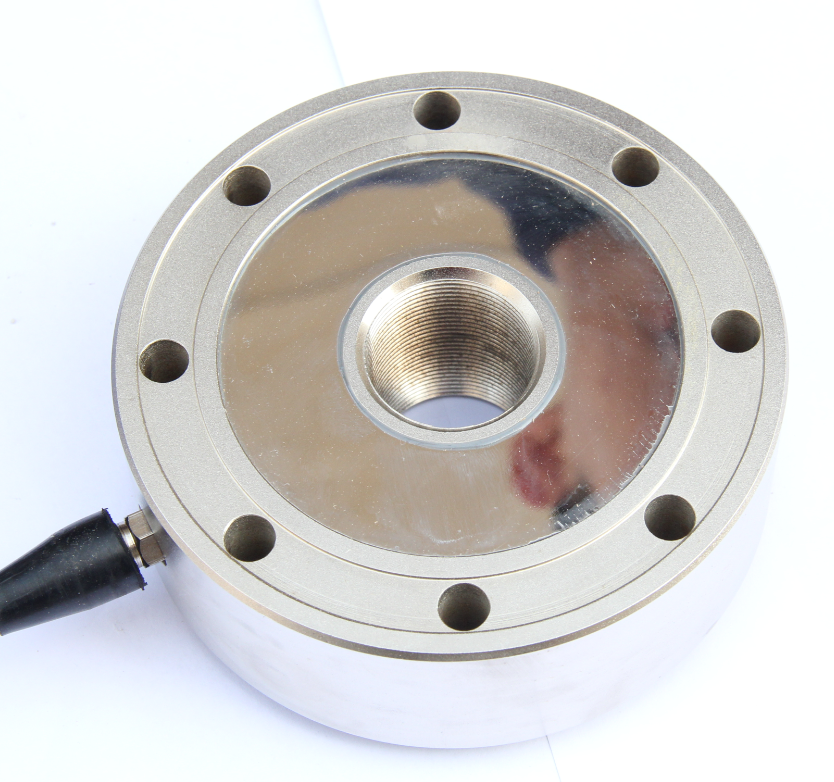

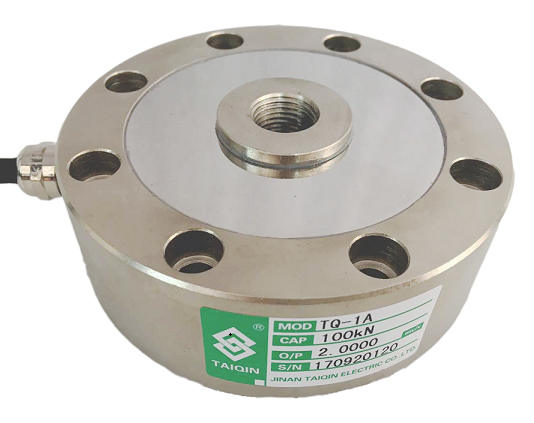

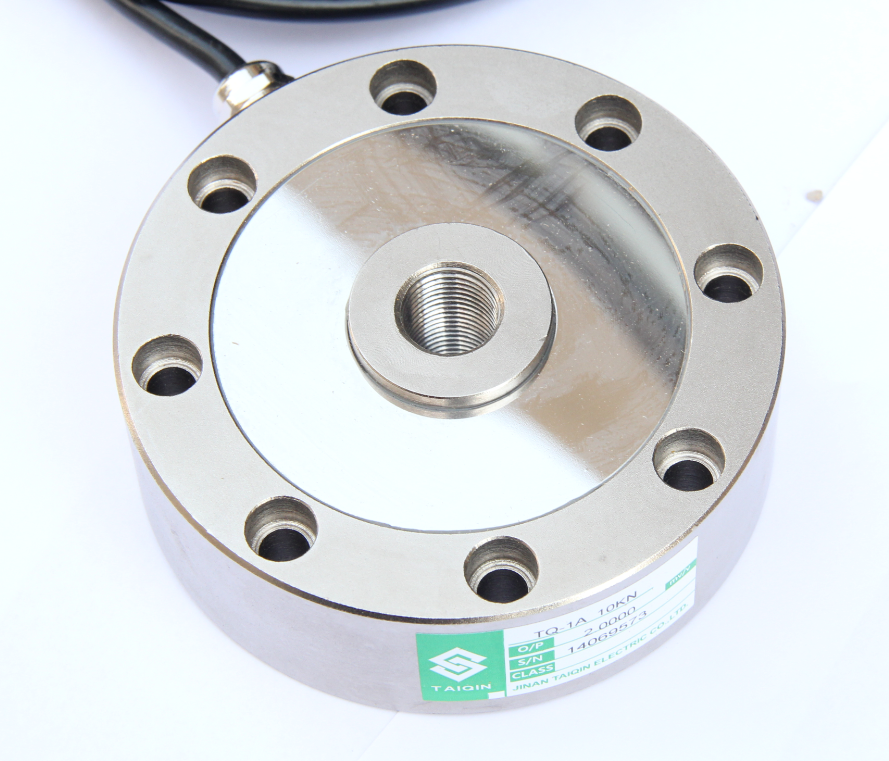

TQ-1A內螺紋輪輻式稱重傳感器采用優質合金鋼材質，表面鍍鎳防腐處理。具有高精度，高穩定性，低外形，安裝簡便、快速等特點。 TQ-1A內螺紋輪輻式稱重傳感器適用于汽車衡、試驗機和大型料斗秤等。
產品特點：TQ-1A內螺紋輪輻式稱重傳感器采用優質合金鋼材質，表面鍍鎳防腐處理。具有高精度，高穩定性，低外形，安裝簡便、快速等特點。
產品用途：TQ-1A內螺紋輪輻式稱重傳感器適用于汽車衡、試驗機和大型料斗秤等。
量程：5kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、250 kN(25t)、300 kN(30t)、500 kN(50t)、600kN(60t)、1000 kN(100t)、1500 kN(150t)、2000 kN(200t)、3000kN(300t)、5000kN(500t）

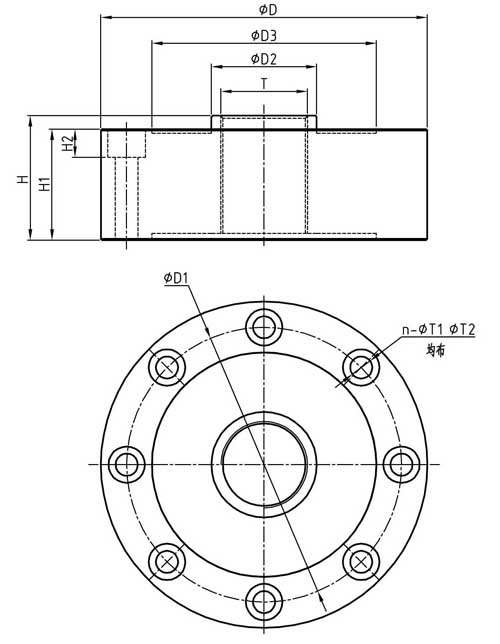

技術參數及外形尺寸：
序號 產品技術參數 1 額定載荷 0.5-500t 2 綜合精度 0.05%F.S 3 靈敏度 2.0mV/V±0.25% 4 蠕變 ±0.03%F.S/20min 5 零點輸出 0.1%F.S 6 輸入阻抗 385±5Ω/775±20Ω 7 輸出阻抗 350±3Ω/700±5Ω 8 絕緣阻抗 ≥5000MΩ 9 推薦激勵電壓 10V(DC) 10 適用溫度范圍 -30~70℃ 11 安全過載 150％F.S 12 材質 優質合金鋼 13 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負）
型號 | 量程（kN） | 量程 | D | D1 | D2 | D3 | H | H1 | T | T1 | T2 | H2 | n |
TQ-1A | 5-75 | 0.5-7.5 | 105 | 89 | 32 | 75 | 37 | 34 | M16×1.5 | 7.5 | 10.5 | 7.2 | 8 |
100-250 | 10-25 | 120.6 | 101.8 | 39 | 83 | 48 | 41 | M32×1.5 | 8.5 | 14 | 10.5 | 8 | |
300-500 | 30-50 | 141 | 116.8 | 50.4 | 96.9 | 57.2 | 50.8 | M40×1.5 | 11 | 18 | 11 | 8 | |
600-1000 | 60-100 | 200 | 162 | 76 | 132 | 83 | 70 | M60×2 | 13 | 20 | 18 | 16 | |
1500-2000 | 150-200 | 250 | 210 | 110 | 170 | 100 | 90 | M80×3 | 17 | 28 | 20 | 16 | |
3000 | 300 | 320 | 270 | 162 | 220 | 100 | 100 | M96×4 | 17 | 28 | 20 | 16 | |
5000 | 500 | 400 | 343 | 240 | 286 | 125 | 120 | M150×4 | 18 | 28 | 20 | 16 | |
TQ-1AT | 300 | 30 | 120.6 | 101.8 | 43 | 83 | 48 | 41 | M32×1.5 | 8.5 | 14 | 10.5 | 8 |
600 | 60 | 153 | 130 | 70 | 110 | 58 | 51 | M40×1.5 | 10.5 | 17 | 16 | 8 | |
1000 | 100 | 200 | 162.6 | 76 | 132 | 83 | 70 | M64×3 | 13 | 20 | 18 | 16 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
